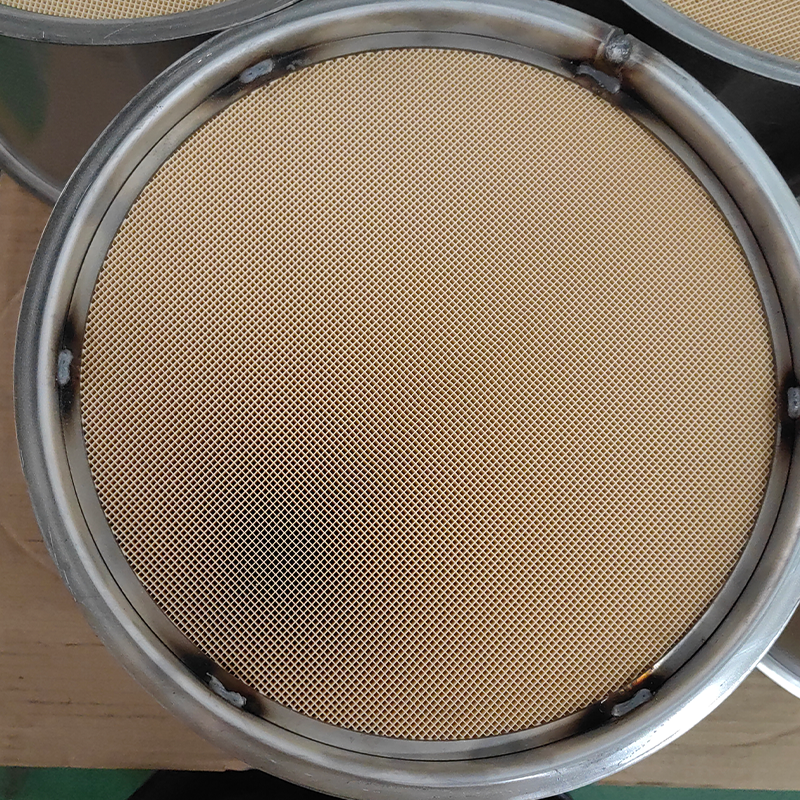

삼방향 촉매(TWC) 용접 부품

TWC(삼원 촉매) 용접 어셈블리는 자동차 배기 시스템의 핵심 부품 중 하나이며, 그 제조 공정과 품질은 차량의 배기가스 성능, 안전 및 서비스 수명에 직접적인 영향을 미칩니다.

1.TWC 용접 어셈블리란 무엇입니까?
TWC 용접 어셈블리는 단일 구성 요소가 아니라 용접 공정을 통해 결합된 여러 금속 부품으로 구성된 통합 모듈입니다. 핵심 목적은 귀금속 촉매(백금, 팔라듐, 로듐)를 위한 안정적이고 효율적인 하우징 및 설치 환경을 제공하는 것입니다.
일반적인 TWC 용접 어셈블리는 일반적으로 다음 요소로 구성됩니다.
(1)촉매 껍질: 일반적으로 내부 층이 촉매 기재를 보유하고 외부 층이 열 차폐 역할을 하여 절연 및 보호 기능을 제공하는 이중층 구조입니다.
(2)촉매 기질: 일반적으로 촉매 물질로 코팅된 벌집형 세라믹 또는 금속 캐리어입니다.
(3)매트(Mat): 기판과 쉘 사이에 배치되어 고정, 댐핑 및 밀봉 기능을 제공하여 기판 손상 및 배기 누출을 방지하는 팽창성 매트입니다.
(4) 흡입/배출 파이프: 엔진 배기 매니폴드와 머플러를 연결하는 파이프입니다.
(5) 산소 센서 보스: 상류 및 하류 산소 센서를 설치하는 데 사용되는 베이스입니다.
(6)행거/브래킷: 전체 촉매 변환기 어셈블리를 차량 섀시에 고정하는 데 사용되는 구성 요소입니다.
이러한 구성 요소는 함께 용접되어 완전한 TWC 용접 어셈블리를 형성합니다.

2.주요 용접공정
TWC 어셈블리(주로 스테인리스강)에 사용되는 특정 재료와 엄격한 요구 사항으로 인해 일반적으로 사용되는 용접 공정은 다음과 같습니다.
(1) 가스 차폐 용접
MIG/MAG 용접: 높은 효율성과 강력한 적응성을 특징으로 하는 가장 널리 사용되는 용접 방법입니다. 펄스 MIG는 더 깨끗하고 스패터가 적은 용접을 얻기 위해 종종 적용됩니다. 쉘 세로 솔기, 원주 솔기 및 브래킷 용접에 적합합니다.
TIG 용접: 높은 용접 품질과 우수한 외관을 제공하지만 효율성은 떨어집니다. 일반적으로 밀봉 및 외관 요구 사항이 높은 얇은 시트 맞대기 조인트 및 산소 센서 보스에 사용됩니다.
(2)레이저 용접
장점: 낮은 열 입력, 최소한의 변형, 빠른 용접 속도, 높은 깊이 대 너비 비율 및 높은 자동화 기능.
적용 분야: TWC 쉘 종방향 심 용접에 점점 더 많이 사용되며, 더 높은 생산성과 용접 품질을 달성하기 위해 기존 MIG 공정의 대안으로 사용됩니다.
(3)플라즈마 용접
레이저 용접과 유사하게 이는 고에너지 밀도 용접 방법이며 특정 응용 분야에서 대체 솔루션으로 사용할 수 있습니다.
(4)저항 점용접
주로 브래킷, 행거 등 밀봉되지 않은 부착물에 사용됩니다.

3.기술적 과제와 핵심 요구사항
(1) 기밀성: 가장 기본적이고 중요한 요구 사항입니다. 작은 누출로 인해 다음이 발생할 수 있습니다.
초과 배출: 처리되지 않은 배기 가스가 대기로 직접 배출됩니다.
잘못된 산소 센서 신호: 공연비 제어에 영향을 주어 연료 소비가 증가하고 엔진 성능이 저하됩니다.
소음: 눈에 띄는 "쉭쉭" 누출 소리가 발생합니다.
(2) 열 변형 제어: 용접 열은 얇은 벽 쉘의 변형을 일으킬 수 있습니다. 과도한 변형은 설치 적합성에 영향을 미치거나 매트 압력이 고르지 않아 세라믹 기판이 손상될 수 있습니다. 왜곡을 제어하려면 적절한 고정구, 용접 순서 및 공정 매개변수가 필요합니다.
(3) 용접 고온 저항 및 내식성 :
TWC 작동 온도는 최대 1000°C에 도달할 수 있으므로 용접은 장기적인 열 피로와 산화를 견뎌야 합니다.
배기 가스에는 황, 염소와 같은 부식성 원소가 포함되어 있으므로 용접은 모재의 내식성과 일치해야 합니다.
(4) 기판에 대한 열충격 방지:
세라믹 기판은 급격한 온도 변화에 매우 민감합니다. 용접 시 과도하거나 집중된 열 입력으로 인해 미세 균열이나 파손이 발생할 수 있습니다. 열 입력 및 냉각 속도에 대한 엄격한 제어가 필요합니다.
(5) 재료 호환성:
TWC 부품은 일반적으로 특수 스테인리스강(예: 409L, 439, 441)을 사용합니다. 용접 기계적 강도와 내식성을 보장하려면 충전재가 모재 특성과 일치해야 합니다.

4.품질관리 및 검사
TWC 용접 어셈블리의 신뢰성을 보장하기 위해 생산 중에 엄격한 검사가 수행됩니다.
(1) 인라인 육안 검사: 자동화된 카메라 시스템은 용접 외관의 언더컷, 스패터, 오목함 및 기타 결함을 검사합니다.
(2) 기밀성 테스트:
헬륨 질량 분석법: 고정밀 누출 감지 기능을 제공하며 일반적으로 실험실 테스트 또는 샘플링에 사용됩니다.
압력 감쇠 방법: 어셈블리에 압력을 가하고 압력 변화를 모니터링하여 누출을 확인함으로써 생산 라인에서 더 일반적으로 사용됩니다.
(3) 치수 검사: 주요 설치 치수가 설계 사양을 준수하는지 확인하기 위해 게이지 또는 CMM을 사용하여 수행됩니다.
(4) 비파괴 테스트:
X선 검사: 다공성, 슬래그 포함 또는 불완전한 침투와 같은 내부 용접 결함을 감지하는 데 사용됩니다.
(5) 파괴적인 테스트:
금속 조직 분석: 용접 품질을 평가하기 위해 용접 미세 구조를 절단하고 검사합니다.
기계적 테스트: 용접 강도, 인성 및 관련 기계적 특성을 평가합니다.

5. 개발 동향
(1) 자동화 및 지능화: 용접 로봇 및 자동화 라인을 광범위하게 사용하면 효율성과 일관성이 향상됩니다. 머신 비전과 센서의 통합으로 실시간 모니터링과 적응형 용접 제어가 가능합니다.
(2) 가볍고 컴팩트한 디자인: 더 얇고 고성능 스테인레스 스틸을 채택하고 최적화된 구조 설계를 통해 무게를 줄이고 공간을 절약합니다.
(3) 새로운 용접 기술: 효율성과 품질 향상을 위해 레이저 용접 및 레이저-아크 하이브리드 용접의 적용이 증가하고 있습니다.
(4) 모듈형 설계: TWC와 GPF, 머플러 및 기타 구성 요소를 단일 용접 장치로 통합하여 더욱 복잡한 배기 후처리 모듈을 형성합니다.
